Бразильські фахівці з ремонту відеокарт Пауло Гомес та Сід Нельсон виявили серйозний дефект системи живлення у відеокартах Gigabyte RTX 4060. Проблема виявилася набагато складнішою, ніж здавалося на перший погляд, і пов’язана з глибокими помилками в конструкції схеми керування потужністю.
Що виявили дослідники

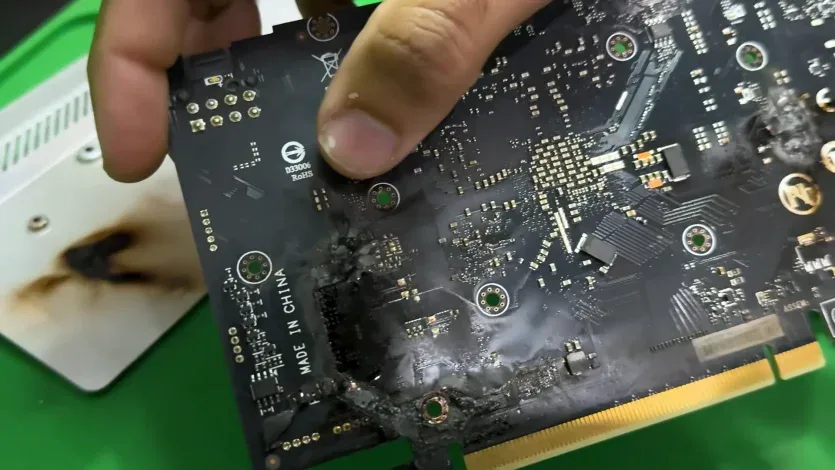

Фахівці зафіксували повторювані випадки короткого замикання на друкованих платах, особливо у моделі AERO. Характерною ознакою дефекту стало стоплення ділянок плати біля виходу HDMI. Однак детальне дослідження показало, що справжня причина криється не у відеороз’ємі, а у внутрішніх ланцюгах живлення графічного процесора.

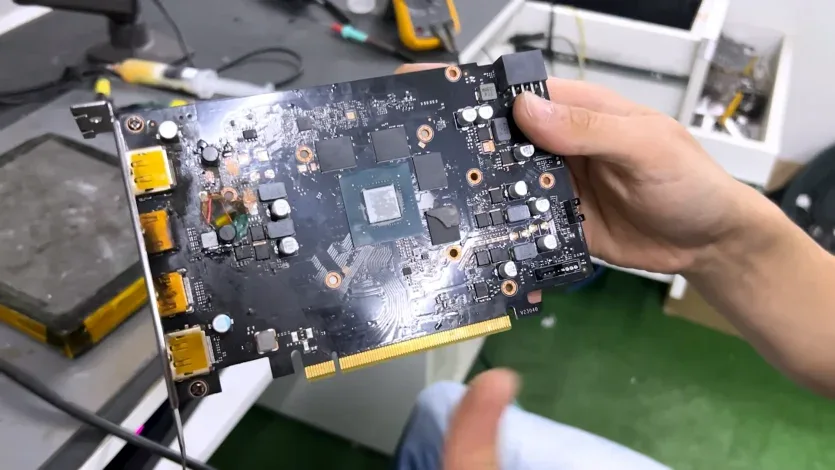

Команда досліджувала пошкоджені плати за допомогою осцилографа та мультиметра, порівнюючи їх зі справним зразком Gigabyte та відеокартою Inno3D RTX 4060. Це дозволило виявити дефект живлення, який виявився фундаментальною проблемою дизайну.
Фазовий дисбаланс у системі VRM
Багатофазна система VRM розподіляє навантаження на GPU між кількома паралельними силовими каскадами. Кожна фаза умисно зміщується у часі, та всі вони мають працювати з аналогічними частотами перемикання. Це запобігає перевантаженню окремих компонентів.

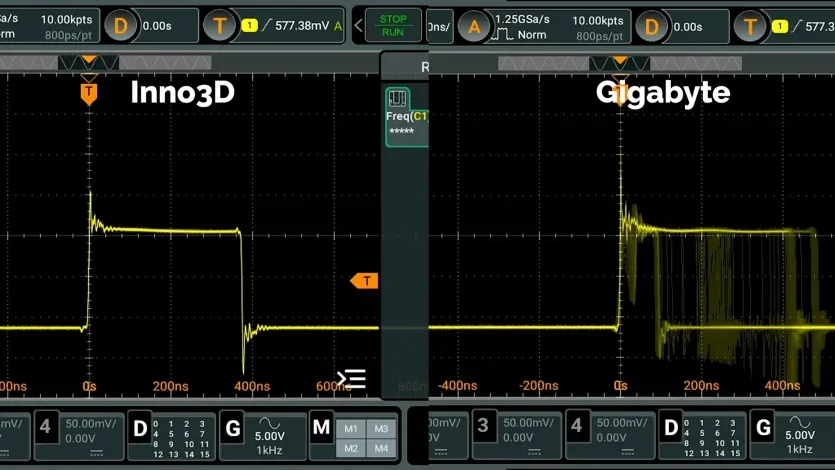

На платі Inno3D усі чотири фази GPU демонстрували практично однакові сигнали з частотою близько 207 кГц. На платі Gigabyte RTX 4060 спостерігався значний дисбаланс: одна фаза коливалась у діапазоні 150–300 кГц, а інші поводились нерівномірно. Дослідники визначили, що причина криється у неправильному доборі резисторів і конденсаторів у схемі ШІМ-контролера.
Як дефект живлення спричиняє пошкодження

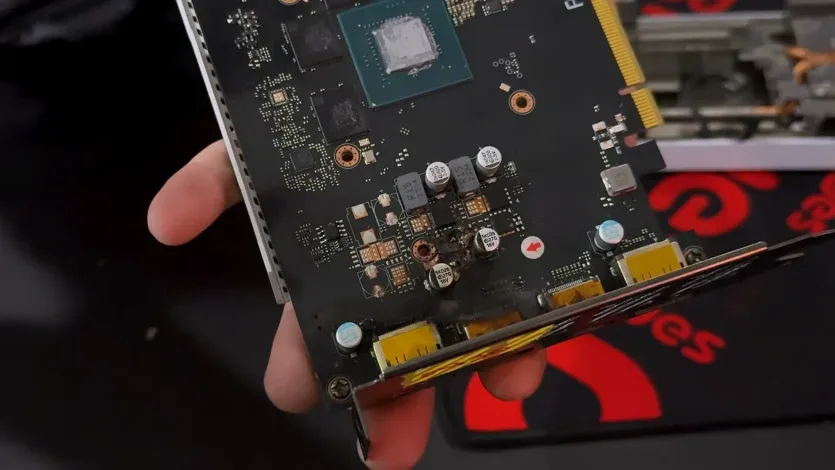

Через фазовий дисбаланс кожна фаза працює з нерегульованими частотами й коефіцієнтами заповнення відносно інших. Це призводить до перевантаження окремих MOSFET-транзисторів, які згодом закорочуються та виходять з ладу.
- Замикання MOSFET запускає каскадну реакцію пошкоджень
- Виділені тепло й струм пошкоджують суміжні ділянки плати
- Вогнище знищення виявляється біля HDMI-роз’єму, що маскує справжню причину
- Це хибно імітує зовнішній стрибок напруги від портів
Орієнтовним джерелом проблеми виступає ланцюг вимірювання струму, підключений до ШІМ-контролера. Цей ланцюг має фіксувати струм у кожній фазі, щоб контролер міг балансувати навантаження. Однак різні конфігурації компонентів у чотирьох зворотних каналах призводять до нерівномірного розподілу струму.
Ремонт та перспективи
Сід Нельсон видалив оригінальні компоненти датчика струму й перезібрав схему зворотного зв’язку, використовуючи робочі конфігурації. MOSFET-транзистори були замінені на версії з вищим номіналом, пошкоджені доріжки відновлені, а на вхід 12 В встановлений запобіжник. Після модифікації осцилограф показав значно синхроніше перемикання між фазами, і відеокарта повернула до ладу.
Дослідники підкреслюють, що це прихований дефект виробництва, а не результат неправильного використання. Вони закликали Gigabyte надати гарантійне обслуговування для дефектних моделей або їх відкликати. Також вони порекомендували постраждалим власникам відстоювати свої права.
Точна кількість уражених відеокарт залишається невідомою. Однак той факт, що протягом знімання відеосюжету ще один клієнт звернувся з ідентичною проблемою, вказує на системний характер дефекту живлення у відеокартах Gigabyte RTX 4060.
