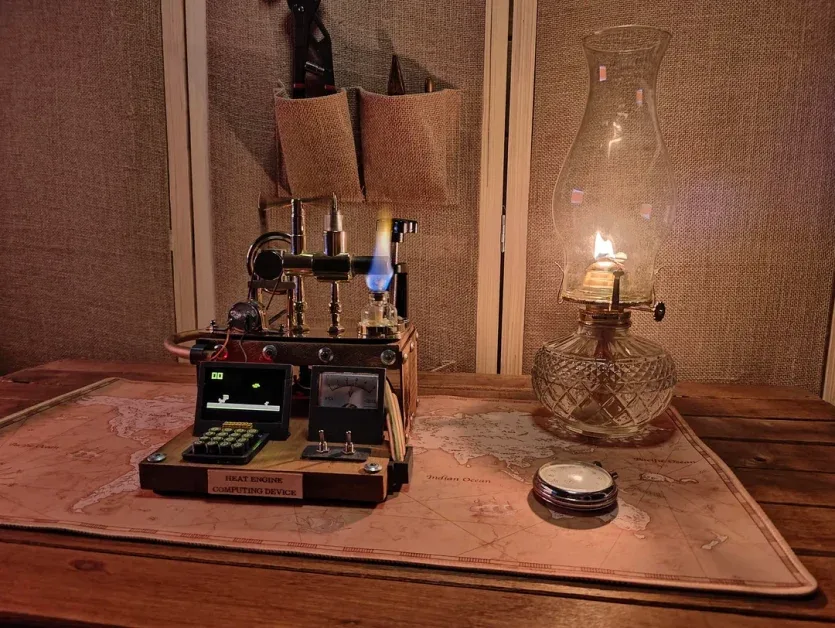

Користувач Reddit PickentCode втілив у життя незвичайну ідею — створив функціональний обчислювальний пристрій, живлений тепловим двигуном Стірлінга. Це видатна демонстрація того, як историчний принцип роботи може послужити в сучасних технологічних розробках.
Історія технології Стірлінга та її застосування
Шотландський винахідник Роберт Стірлінг отримав патент на свій двигун у далекому 1816 році. Принцип його роботи грунтується на перетворенні теплової енергії у механічну: полум’я нагріває повітря в герметичному циліндрі, яке через різницю температур стискається та розширюється, приводячи в рух поршень. Цей поршень обертає маховик, пов’язаний з генератором, який забезпечує необхідною електроенергією весь пристрій.
PickentCode вирішив адаптувати цей двигун для живлення сучасного мікрокомп’ютера, поєднавши класичну механіку з цифровими технологіями. На реалізацію проєкту, від дизайну до програмування, ентузіаст витратив близько місяця наполегливої роботи.
Конструкція та виготовлення пристрою
Розробка почалася з цифрового моделювання у Blender, після чого перейшла до практичної реалізації. Корпус виконаний з дерева, що надає пристрою винтажного вигляду. PickentCode використав лазерний гравер для нанесення портрета Роберта Стірлінга та ескізу його оригінального патенту прямо на корпус.
Складніші елементи конструкції були виготовлені за допомогою 3D-друку — це електронна оболонка та ковпачки клавіш. Декоративні трубки, що обвивають раму, виготовлені зі старих душових трубок та окрашені у золоте.
Технічні характеристики та функціональність
Серцем міні-ПК стає мікроконтролер ESP32 C3, спарений з 2,42″ монохромним OLED-дисплеєм розділення 128×64 пікселів. Пристрій оснащений компактною клавіатурою з 16 клавіш. Напруга стабілізується за допомогою конденсаторів, а аналоговий вольтметр дозволяє контролювати вихідну потужність. Два тумблери на передній панелі призначені для вмикання основного ланцюга й вольтметра.
Однак тепловий двигун Стірлінга накладає серйозні енергетичні обмеження. Пристрій здатен виробляти лише 150 мВт енергії, тому довелось піти на суттєві оптимізації:
- Відключені модулі Wi-Fi та Bluetooth
- Яскравість екрана встановлена на мінімум
- Частота процесора знижена до 80 МГц під час активної роботи
- У режимі очікування частота складає всього 10 МГц
Можливості та ігрова база
Незважаючи на енергетичні обмеження, міні-ПК на тепловому двигуні Стірлінга функціонує як вельми цікавий пристрій. На ньому запущена віртуальна машина CHIP-8 з трьома класичними іграми: Tetris, Snake та Pong.
Крім того, PickentCode додав вбудований редактор коду для мови CHIP-8, що дозволяє користувачам безпосередньо вводити машинні коди та створювати власні програми прямо на пристрої. Це перетворює його не лише на цікавий технічний експеримент, а й на вповні функціональний обчислювальний пристрій для розробників та любителів ретро-технологій.
